北京西山林場南段定向鉆穿越光纜套管導向孔獲得成功

       由兩淮建設管道分公司施工的北京西六環中段天然氣工程（高井村-軍莊鎮）隧道南段定向鉆穿越工程光纜套管導向孔，經過83天的日夜奮戰，于7月17日20:04時以全長1920.47m，零誤差驚人記錄完成導向成功出土。

       該項目位于北京市門頭溝區西六環路以東，軍莊鎮西山林場范圍內。施工區域為丘陵地帶，海拔高程140m-370m,相對高程15m-250m，山坡坡腳20°-45°，山坡處多基巖裸露，山間谷地內覆蓋碎石土，植被茂密。光纜套管穿越出、入土點高差為13m，穿越深度最大為-18m。

      本工程有主管與光纜套管兩次施工穿越，主管為φ1016mm×17.5mmL485M鋼管；光纜套管為φ114mm×8mm無縫鋼管，光纜套管平行于主管，間距8m。今年4月26日開始進行光纜套管導向，穿越地層主要為中風化凝灰質砂巖和凝灰質礫巖，巖體較破碎、多呈塊狀、碎塊狀、巖質堅硬。由于山體起伏較大，造成線圈測量精度難度加大。施工中，為保證定向鉆出土點與設計出鉆點縮小誤差，穿越所經地段采用設置磁場線圈，并結合“磁把”進行曲線校核。這次光纜套管導向全程共布3個磁場線圈，經過“磁把”對磁場進行反復復測校核，最終確保出土精度達到了設計要求，取得了階段性成效，為主管道導向積累了成功經驗。

       每一個成功者都有一個開始，勇于開始才能找到成功之路。光纜套管導向期間，距離入鉆點360m處孔內出現少量涌水，810m處涌水量逐漸增大（約40m³/h），涌水量的增大造成了泥漿用量增大，由于泥漿池存儲空間不足，泥漿被水稀釋后粘度降低，且不能把孔內巖屑全部帶出等一系列問題，項目部多次邀請專家進行現場測試論證后，技術人員對掌握的大量數據進行細致分析和研判，最終采用“孔內封堵，保壓鉆進”工藝，對涌水量較大層段采用水泥漿進行封堵，其它所經過的破碎帶層段采用保壓灌注堵漏劑進行封堵。從而止住了涌水，保證了工程正常施工。

線圈測量布設

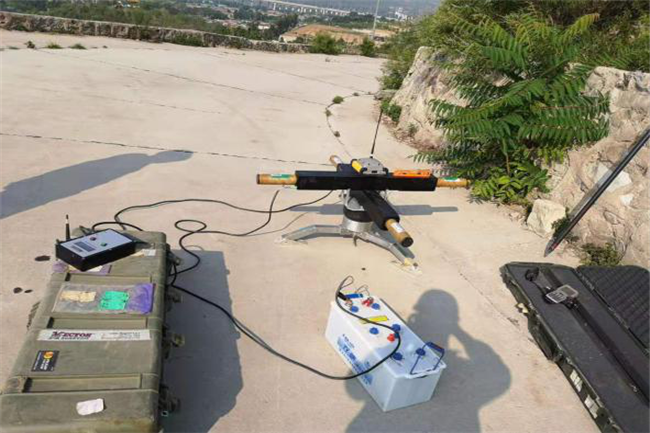

磁靶測量

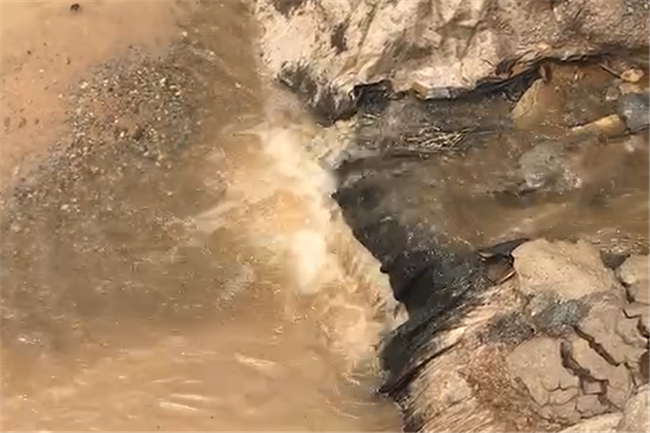

山體涌水

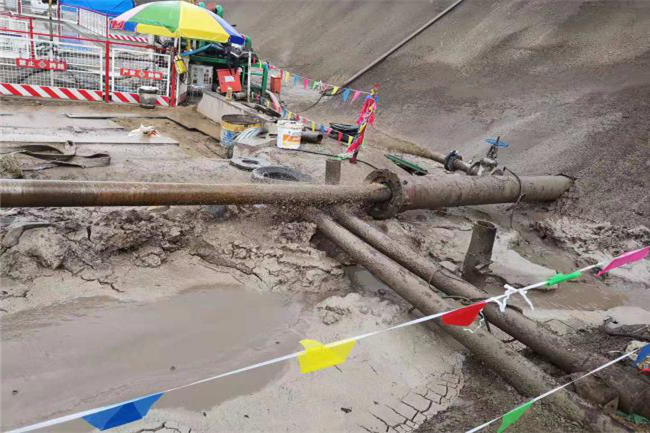

孔口封堵裝置

供稿供圖：李蘭波、唐磊、徐瑩
